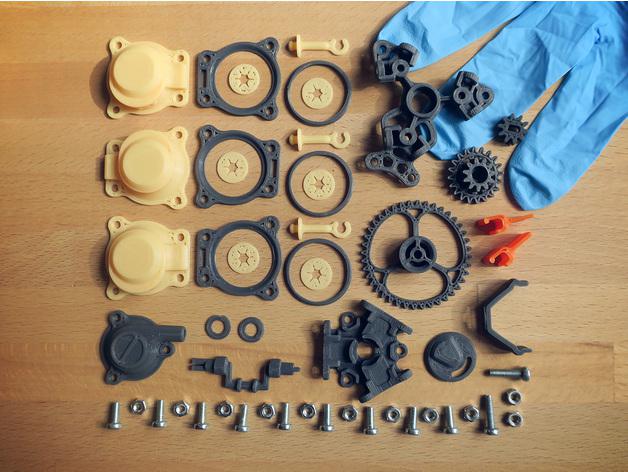

需要額外零件:

M3x8螺栓(x15)
M3螺母(x15)
丁腈手套(M尺寸手套的拇指效果最好)
或者硅(更差)或聚酯(未經測試)
可選零件:

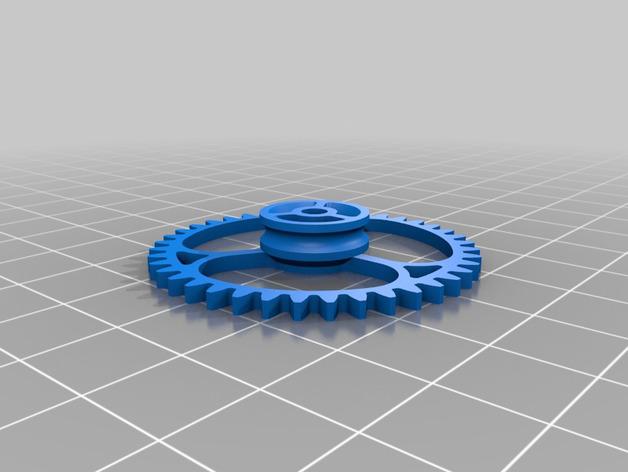

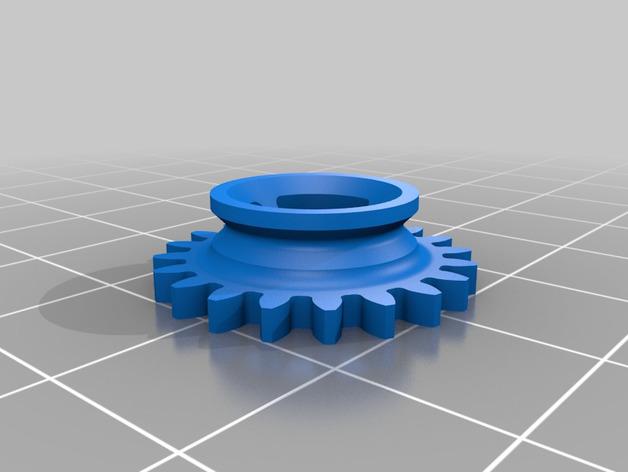

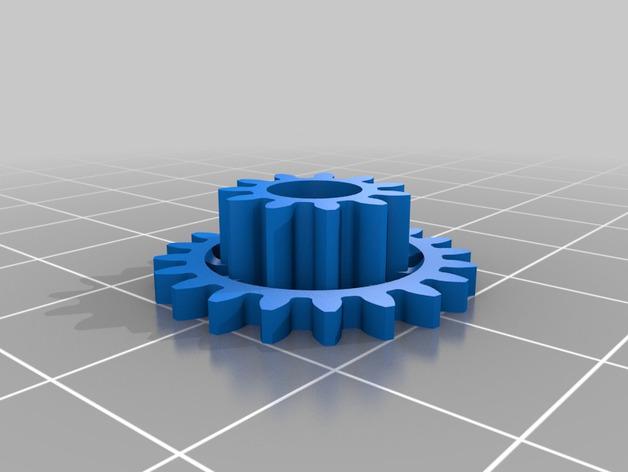

M3x12或更長的螺栓(2x)(用于齒輪)
M3螺母(x2)(用于齒輪)
6x4mm毫米硅管(可在水族商店找到)

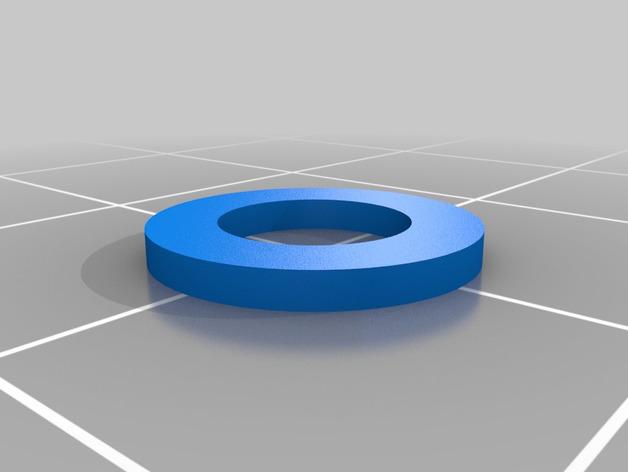

M5x10mm墊圈(x2)(代替印刷墊圈)
105ZZ軸承(x2)(注意性能沒有差異)
印刷良好，0.6噴嘴，0.2層高。有些零件(氣缸蓋和氣門蓋)需要支撐。印刷后，從圓筒環零件上切掉邊緣。

名稱中帶有“X_”的零件是可選的。

組裝:

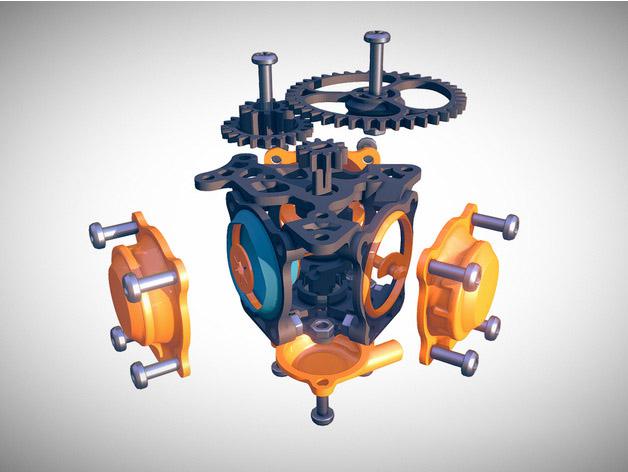

使用3d圖表作為指南:https://skfb.ly/6LQBR

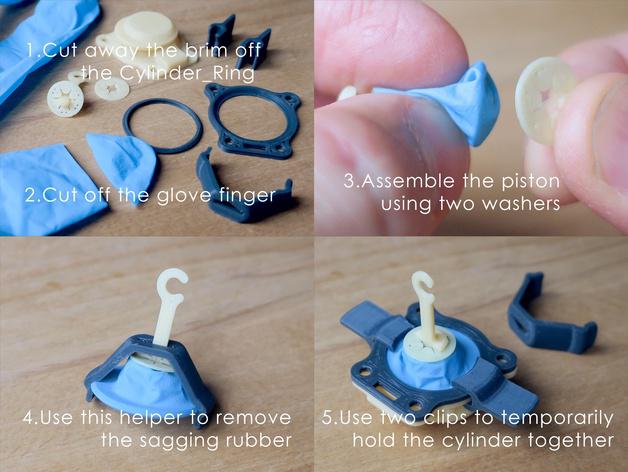

切掉手套指尖(M尺寸手套的拇指效果很好)
把它拉到一個圓柱環上(用輔助手指留下足夠的高度)
用兩個墊圈將活塞連接到其上
將氣缸環夾在氣缸板和氣缸蓋之間
用輔助夾具夾住它們，這樣它們就不會立刻散開
用螺栓將它們連接在一起
對其他2個氣缸重復上述步驟
插入帶2個墊圈的曲柄

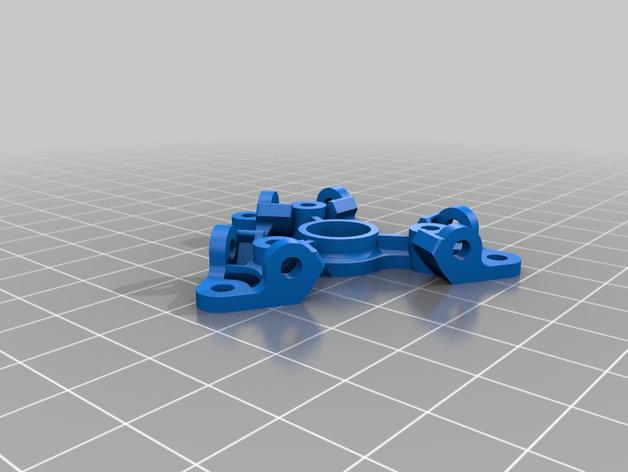

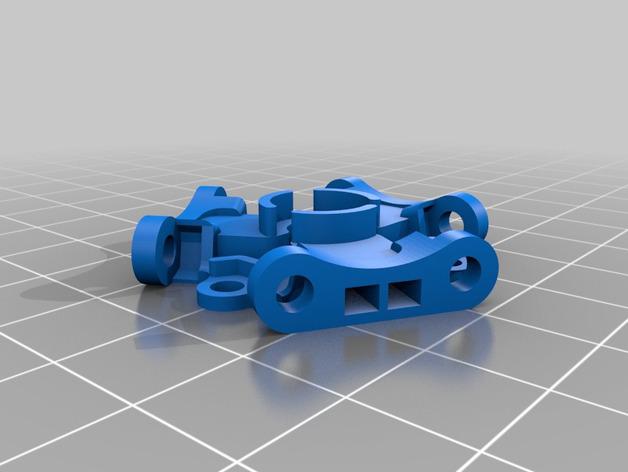

用框架底部將其固定到位
用螺栓把所有零件連接在一起
將閥門_內部安裝到位
用螺栓將閥蓋固定到位
發動機應該在運轉！
故障排除:

用手自由旋轉，但工作時很吃力——內閥可能對框架有太大的摩擦(打磨閥和框架可能會有一段時間的幫助)。
堵塞在某個圓筒上——這只手套的手指可能需要稍微松弛一些。
不是用手自由轉動的——齒輪栓在框架上太緊了(應該有一點間隙)，有些齒輪齒印得不太好，或者整個齒輪印著“大象的腳”，用另一個齒輪跑得太緊了。
